Equipe:
Caroline Ianni
Debora Herculin
Gabrielle Souza
Taís Cruz
Parabolóide- Restaurante Los Manantiales
O Restaurante Los Manantiales foi
construído em 1958, em Xochimilco, no México. Foi projetado pelo matemático,
engenheiro e arquiteto espanhol Felix Candela, que trabalhou no México e,
durante sua carreira ficou muito conhecido como “mestre das cascas de concreto”,
entre seus projetos podem ser encontradas várias estruturas em paraboloides
hiperbólicos.
O local onde o edifício está
implantado, era muito importante para a recreação dos habitantes no século XX,
já que nos canais passavam embarcações de madeira que se deslocavam através dos
jardins flutuantes.
Fonte: http://www.mexicoenfotos.com/antiguas/distrito-federal/ciudad-de-mexico/MX13109490163617
Foi a partir disto que a
inspiração de Candela surgiu, inspirado nas flores aquáticas e algas o edifício
surge em meio ao lago em formato de flor de lótus, aparentemente flutuando e
integrando-se com a paisagem e mantendo a intenção do arquiteto de não
construir um edifício discrepante da natureza e beleza do local.
O restaurante foi construído com concerto armado e vidro, possui 42m
de diâmetro. O espaço interno pode acomodar até 1000 pessoas.
Fonte imagem: http://www.archdaily.com.br/
O projeto é
composto por 4 parabóides hiperbólicos idênticos, rotacionados em torno de um
ponto central comum. As imagens abaixo mostram a aplicação dos paraboloides
hiperbólicos, assim como o eixo central, onde ocorre a intersecção das partes
da estrutura:
Fonte imagem: http://www.archdaily.com.br/br/01-43272/classicos-da-arquitetura-restaurante-los-manantiales-felix-candela
Fonte imagem:
http://www.archdaily.com.br/br/01-43272/classicos-da-arquitetura-restaurante-los-manantiales-felix-candela
O
paraboloide hiperbólico constitui não apenas a cobertura, mas também a
estrutura da obra. A carga é absorvida
pelos apoios formados pela parte inferior das parábolas existentes nas bordas
externas do conjunto. A maneira como os
apoios chegam ao chão transmitem uma sensação de que a construção flutua, este
efeito se dá por conta de uma “dobra” na borda do concreto, que recua o apoio e
mantem a curva inferior da borda afastada do chão com a espessura aparente:
Fonte imagem: http://www.archdaily.mx/48878/clasicos-de-arquitectura-restaurante-los-manantiales-felix-candela/
Apoios que se estendem
das bordas externas dos paraboloides. Fonte: http://noticias.arq.com.mx/Detalles/12986.html#.U3u73vldVio
Fonte imagem: http://fresharquitectos.blogspot.com.br/2012/12/restaurante-los-manantiales-mexico-df.html

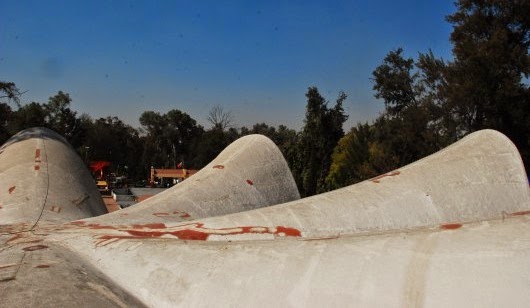

A rigidez da cobertura, alcançada pela forma, permitiu que
esta fosse construída com apenas 5cm de espessura.
Fonte imagem: http://www.archdaily.com.br/br/01-43272/classicos-da-arquitetura-restaurante-los-manantiales-felix-candela
O fechamento do restaurante foi
feito em vidro modulados com 2,40x2,40m, este elemento conecta interior da
construção com os belos jardins e o lago existentes na área externa. A entrada
da iluminação natural provoca um curioso efeito de sombras na área interna, uma
vez que a cobertura não recebe a luz de maneira uniforme.
Fonte imagem: http://www.archdaily.mx/48878/clasicos-de-arquitectura-restaurante-los-manantiales-felix-candela/
Fonte imagem: www.flickr.com
A altura
máxima dos paraboloides é de 8,25m nas extremidades, e a mínima de 5,90m
ao centro onde acontecem bailes e cerimônias.
Fonte: http://noticias.arq.com.mx/Detalles/12986.html#.U3u73vldVio
O edifício se
mescla com a paisagem, aparentando fazer parte do jardim.
Fonte Imagem: http://loquefuimos.tumblr.com/post/50202923227
Algumas paredes independentes desta estrutura abrigam a
cozinha, sanitários e o acesso ao saguão.
Fonte imagem: www.flickr.com
Acesso e estacionamento. Fonte imagem:
www.flickr.com
A planta é simétrica, possui 8 pontas iguais formadas pelos
paraboloides hiperbólicos:
Fonte Imagem: http://www.greatbuildings.com/buildings/Los_Manantiales.html
Corte do Restaurante Los Manantiales:
Fonte Imagem: http://www.greatbuildings.com/buildings/Los_Manantiales.html
Na elevação fica bem clara a maneira como foram projetados
os apoios, conforme citado acima:
Fonte Imagem: http://www.greatbuildings.com/buildings/Los_Manantiales.html
A imagem abaixo mostra os operários fazendo o cobrimento da
estrutura metálica com o concreto:
Fonte Imagem: http://www.archdaily.mx/48878/clasicos-de-arquitectura-restaurante-los-manantiales-felix-candela/1309547272-skyscrapercity-png/
Tendas
O uso das estruturas de membranas
tensionadas, vem sendo muito utilizada em construções que tenham
características diferentes das usuais, por conta de sua flexibilidade, leveza,
baixo custo e conseguirem vencer grandes vãos. As tendas funcionam muito bem
aos esforços de tração, porém não oferecem muita resistência à compressão ou à
flexão.
Este tipo de estrutura começou a
ser desenvolvida no século XIX. Por conta dos poucos recursos da época, não
houve muito avanço de seus materiais. No entanto, logo após a revolução
industrial houve um grande desenvolvimento de tendas, aumentando a resistência
do material e reduzindo seu custo. A partir disso, outros tipos de mantas
estruturais foram sendo criadas, priorizando a luminosidade e flexibilidade.
Nas
construções de membrana estrutural utilizam-se as redes de cabos tracionadas e
os sistemas de cabos treliçados e para obter um desempenho satisfatório essa
estrutura precisa ser projetada de maneira que toda a membrana esteja
tracionada.
Os
principais elementos de aplicação do pré tracionamento da membrana desse tipo
de estrutura são os cabos tensores e pressão do ar. Quando o principal elemento
de tração da membrana é o cabo tensor, a estrutura é chamada de estrutura de
membrana tracionada por cabos. Da mesma forma, quando a tração se da por
pressão do ar, a estrutura é classificada como estrutura pneumática.

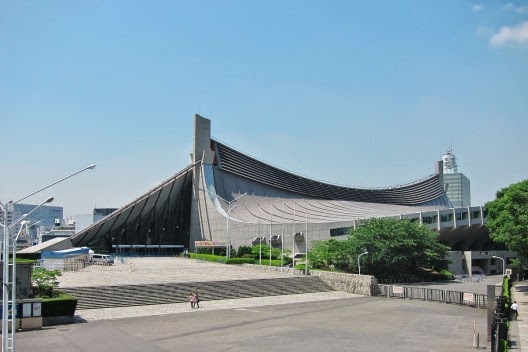

Ginásio Nacional
Yoyogi - Kenzo Tange
O
Ginásio foi construído m 1964 para a realização dos jogos olímpicos, O
arquiteto responsável, Kenzo Tange, projetou dois edifícios sendo o principal
para as competições de natação e patinação e o outro edifício anexo para os
jogos de basquete.
O
edifício principal possui uma forma de dois semi círculos desencontrados, existem
dois pilares de concreto armado, entre esses pilares estende se cabos de aço
soldados a chapas esmaltadas que sustentam a membrana que compõe a cobertura do
Ginásio principal. As arquibancadas e tribunas também são suportados por cabos.
Cabos
tensores ancorados em blocos de concreto
A forma da cobertura curva promove
resistência às ações dos ventos e dos furacões da região. Dentro do
Ginásio acontece uma iluminação natural que vem por do centro da
cobertura.
Fonte:
http://www.archdaily.com/109138/ad-classics-yoyogi-national-gymnasium-kenzo-tange/
O
edifício anexo possui uma forma de espiral, a estrutura conta com um mastro construído sobre uma placa e cabos tensores radiais.
A cobertura é uma estrutura laminar, semelhante à rede de arame com bordas rígidas. O edifício tem um anel exterior que se eleva entre a bobina e que são estruturadas a intervalos regulares vigas diagonais que sustentam as placas de aço com 4,5mm de espessura.
Fonte:
http://www.archdaily.com/109138/ad-classics-yoyogi-national-gymnasium-kenzo-tange/
Bibliografia e
referências:
Salvadori,
Mário – Por Que os Edifícios Ficam de Pé – Coleção Mundo da Arte
Editora WMF Martins Fonte imagems – 2° edição, 2011.
Rebello,
Yopanan Conrado Pereira – A concepção estrutural e a arquitetura
Zigurate Editora – 4° edição, 2006.
http://arquiscopio.com/archivo/2012/05/17/restaurante-los-manantiales/
- Acessado em 14/05/2014
http://www.archdaily.mx/48878/clasicos-de-arquitectura-restaurante-los-manantiales-felix-candela/
- Acessado em 14/05/2014
http://www.archdaily.com.br/br/01-43272/classicos-da-arquitetura-restaurante-los-manantiales-felix-candela
- Acessado em 14/05/2014
http://fresharquitectos.blogspot.com.br/2012/12/restaurante-los-manantiales-mexico-df.html
- Acessado em 14/05/2014
http://www.greatbuildings.com/buildings/Los_Manantiales.html
- Acessado em 14/05/2014
http://www.lume.ufrgs.br/bitstream/handle/10183/34391/000789716.pdf?...1 - Acessado em 17/05/2014
http://www.metalica.com.br/tensoestrutura-cobertura-de-estruturas-de-membrana-tensionada - Acessado em 17/05/2014
http://repositorio.unb.br/bitstream/10482/3586/1/2006_Cristina%20Almeida%20Bueno%20e%20Silva.pdf - Acessado em 17/05/2014
http://metalocus.es/content/es/blog/el-yoyogi-olympic-arena-de-kenzo-tange - Acessado em 17/05/2014
http://moleskinearquitectonico.blogspot.com.br/2008/08/gimnasio-nacional-de-tokio-kenzo-tange.html - Acessado em 17/05/2014
http://www.arq.ufsc.br/arq5661/trabalhos_2002-2/Tensoestruturas/estadiotoquio.htm - Acessado em 17/05/2014
http://www.archdaily.com/109138/ad-classics-yoyogi-national-gymnasium-kenzo-tange/ - Acessado em 18/05/2014
http://casavogue.globo.com/Arquitetura/noticia/2012/08/top-10-arquitetura-nos-jogos-olimpicos.html - Acessado em 18/05/2014
